OEM 제품의 DFM: 출시 위험을 줄이는 가이드

귀사의 OEM 디자인이 완성되었습니다. CAD 파일은 귀사의 비전을 완벽하게 담은 디지털 표현입니다. 하지만 이제부터가 어려운 부분, 대부분의 프로젝트가 실패하는 지점입니다. 바로 이 완벽한 파일을 수만 개의 완벽한 물리적 제품으로 바꾸는 과정입니다. 화면상에서 99% 완벽한 디자인이라도 실제 제조 환경에 최적화되지 않으면 프로젝트 지연과 비용 초과의 100% 원인이 될 수 있습니다.

저는 훌륭한 디자인이 끔찍한 제조 재앙으로 이어지는 것을 보아왔습니다. 이는 모두 제조용이성 설계(DFM) 분석이라는 중요한 단계를 건너뛰었기 때문입니다. DFM은 형식적인 절차가 아닙니다. 이는 귀사의 청사진과 성공적인 현실을 잇는 가장 중요한 다리입니다. DFM은 저희 엔지니어링 파트너십의 첫 번째이자 가장 중요한 단계로, 첫날부터 귀사의 비용과 시간을 절약하고 브랜드 품질을 보호하기 위해 고안되었습니다.

이 가이드에서는 저희의 포괄적인 DFM 프로세스를 상세히 공개합니다. 귀사의 OEM 마사지기 디자인에 숨겨진 위험을 어떻게 식별하고, 제품 출시가 정시에, 예산 내에서, 최고 품질 기준으로 이루어질 수 있도록 구체적이고 실행 가능한 해결책을 제공하는지 보여드리겠습니다.

그렇다면, "완벽한" 디자인이 왜 생산에서 실패할까요?

귀사는 디자인을 완성하기 위해 수백 시간을 투자했습니다. 시제품에서는 세련되게 보이고 완벽하게 작동합니다. 하지만 양산 라인에서 나온 첫 샘플들은 수축 자국(sink mark), 뒤틀림, 또는 시간이 지나면서 균열로 이어지는 내부 응력점과 같은 외관상의 결함으로 가득합니다. 무슨 일이 일어난 걸까요?

플라스틱 성형의 물리학은 가차 없습니다. 한 OEM 파트너가 이전 공급업체에서 모든 내부 나사 보스 위에 눈에 띄는 수축 자국이 있는 샘플을 생산한 후 저희를 찾아왔던 기억이 있습니다. 그들의 디자인은 아름다웠지만, 플라스틱 유동과 냉각의 기본 원칙을 무시했습니다.

이렇게 생각해보십시오. 사출 성형은 녹은 플라스틱을 엄청난 압력으로 강철 금형 캐비티 안으로 쏘는 과정입니다. 이 플라스틱이 식으면서 수축합니다. 만약 디자인이 균일한 두께와 벽의 약간의 기울기(구배 각도) 등으로 이를 고려하지 않으면, 예측 가능한 결함들이 연쇄적으로 발생하게 됩니다. 이것은 무작위적인 실수가 아닙니다. 공정에 최적화되지 않은 디자인의 필연적인 결과입니다. 금형이 가공된 *후에* 성형 불량을 방지하는 비용은 CAD 파일에서 간단히 수정하는 것에 비해 천문학적으로 비쌉니다.

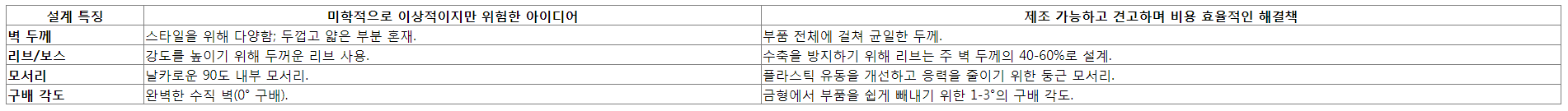

'완벽한' 디자인 아이디어 vs. 제조 가능한 현실

설계 단계에서의 작은 변화가 수천 달러의 비용과 몇 주의 지연을 막을 수 있습니다. 이것이 바로 사출 성형을 위한 DFM 분석의 전체 목적입니다.

DFM 보고서란 무엇이며, 무엇을 요구해야 할까요?

분명히 말해, 잠재적 공급업체로부터 받은 "벽 두께를 확인하세요"와 같은 몇 가지 일반적인 코멘트가 담긴 두 페이지짜리 "DFM 보고서"는 분석이 아닙니다. 그것은 체크리스트에 불과합니다. 진정한 DFM은 엄청난 가치를 제공하는 상세한 엔지니어링 문서이며, 귀사의 제조 청사진입니다.

한 의료기기 회사의 수석 엔지니어는 저희의 DFM 보고서가 자신들의 내부 검토보다 더 철저했다고 말했습니다. 저희는 부품의 구조적 무결성을 손상시킬 수 있는 치명적인 금형 유동 문제를 발견하여 잠재적인 제품 리콜로부터 그들을 구했습니다.

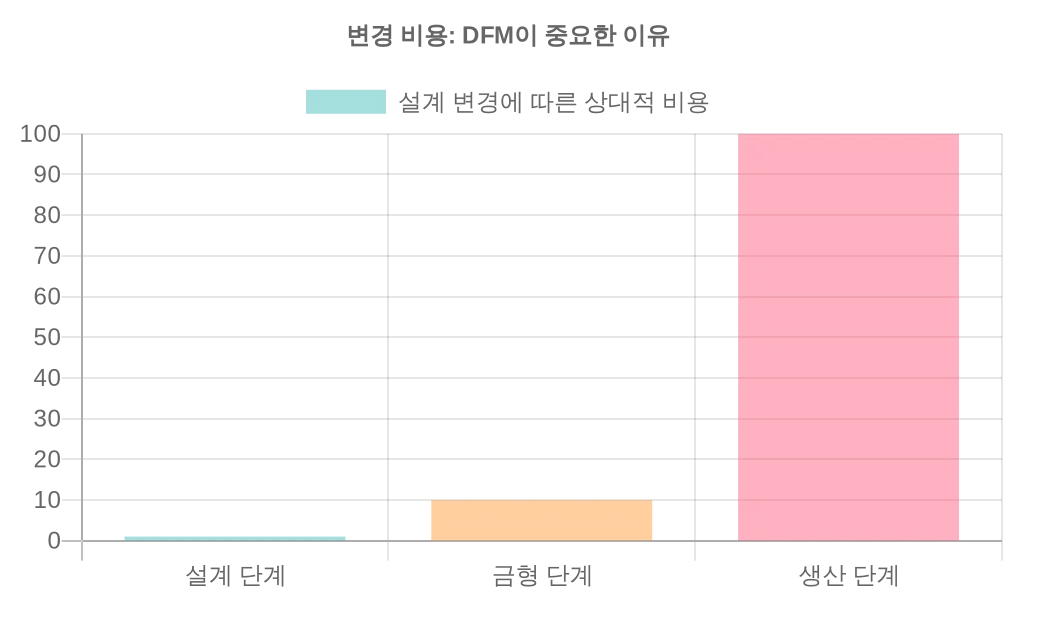

세계적인 수준의 DFM 보고서는 심층적이고 다각적인 분석입니다. 여러 페이지에 걸쳐 있어야 하며, 귀사의 모델에 대한 주석이 달린 스크린샷이 풍부하고, 명확하며 데이터에 기반한 권장 사항을 담고 있어야 합니다. 금형 제작이 시작되면 설계 변경 비용은 기하급수적으로 치솟습니다. 저희의 DFM은 이 모든 문제를 가장 저렴하고 빠른 시점인 디지털 설계 단계에서 해결하도록 설계되었습니다.

저희 보고서에는 항상 다음이 포함됩니다:

• 코어 & 캐비티 분석: 최적의 파팅 라인을 식별하고, 구배 각도를 제안하며, 금형을 복잡하게 만들고 비용을 추가할 수 있는 언더컷을 찾아냅니다.

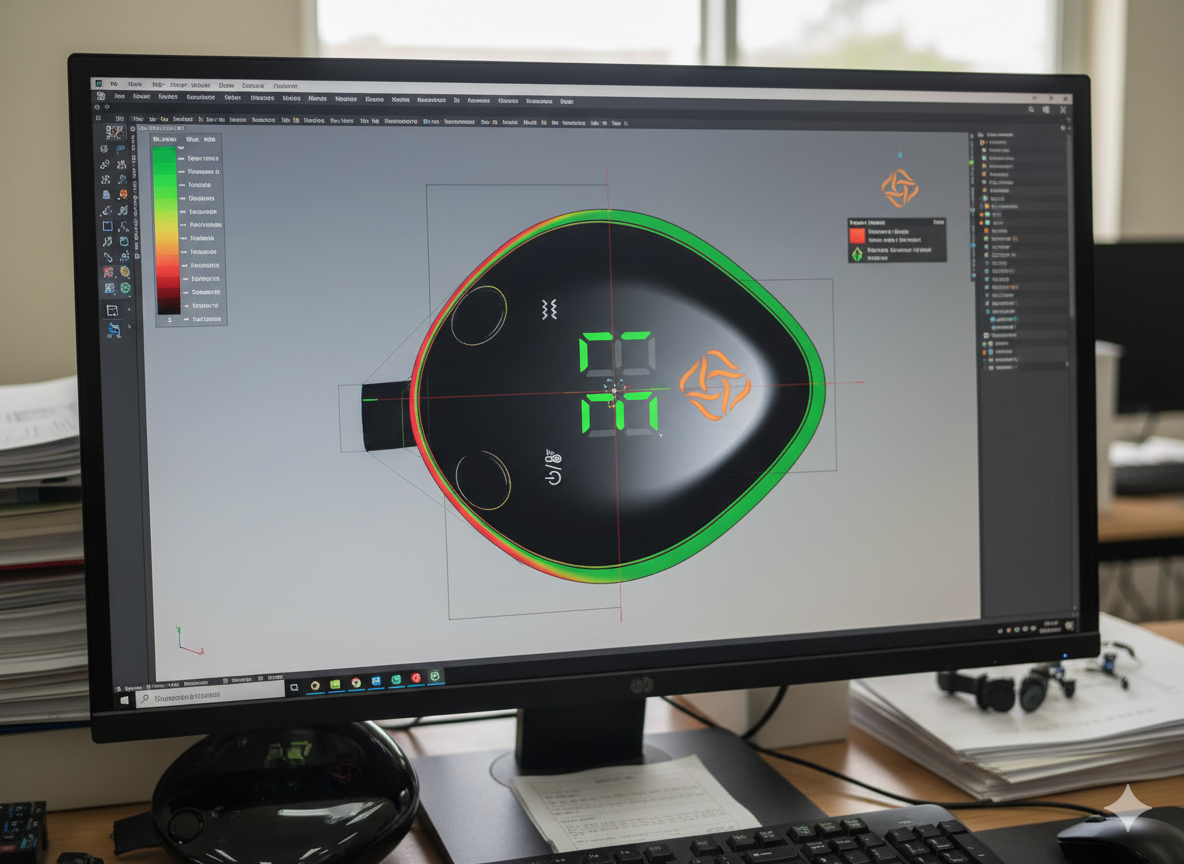

• 금형 유동 해석: 고급 소프트웨어를 사용하여 용융된 플라스틱이 금형으로 어떻게 흘러 들어갈지 시뮬레이션합니다. 이를 통해 웰드 라인 및 에어 트랩과 같은 잠재적 문제를 예측하고 완벽한 부품을 위해 게이트 위치를 최적화할 수 있습니다.
• 비용 및 품질 최적화: 수축 자국을 제거할 수 있는 리브의 미세 조정과 같이 설계를 개선하기 위한 구체적이고 실질적인 제안을 제공합니다.

그렇다면 DFM 프로세스는 실제로 어떻게 작동할까요?

진행할 준비는 되었지만, 소중한 디자인 파일을 블랙홀로 보내고 몇 주 동안 답변을 기다리거나, 번역 과정에서 의미가 왜곡되는 기술적인 대화에 갇힐까 봐 걱정되실 수 있습니다.

저희 프로세스는 명확한 의사소통을 기반으로 합니다. 영어가 가능한 전담 프로젝트 엔지니어가 귀사의 직접적인 기술 담당자가 되어 분석 결과를 안내하고 해결책을 함께 모색합니다. 한 스마트홈 스타트업의 프로젝트 매니저는 전담 KLCOSY 엔지니어가 문제점을 찾는 데 그치지 않고, 비용과 미학적 측면에서 명확한 장단점을 가진 세 가지 다른 해결책을 제안한 점을 칭찬했습니다.

저희는 DFM 프로세스를 효율적이고 협력적으로 다듬었습니다. 이는 총 비반복성 엔지니어링(NRE) 금형비에 포함된 진지한 엔지니어링 검토입니다. DFM은 성공적인 OEM 제품 출시를 위한 투자의 핵심 부분입니다.

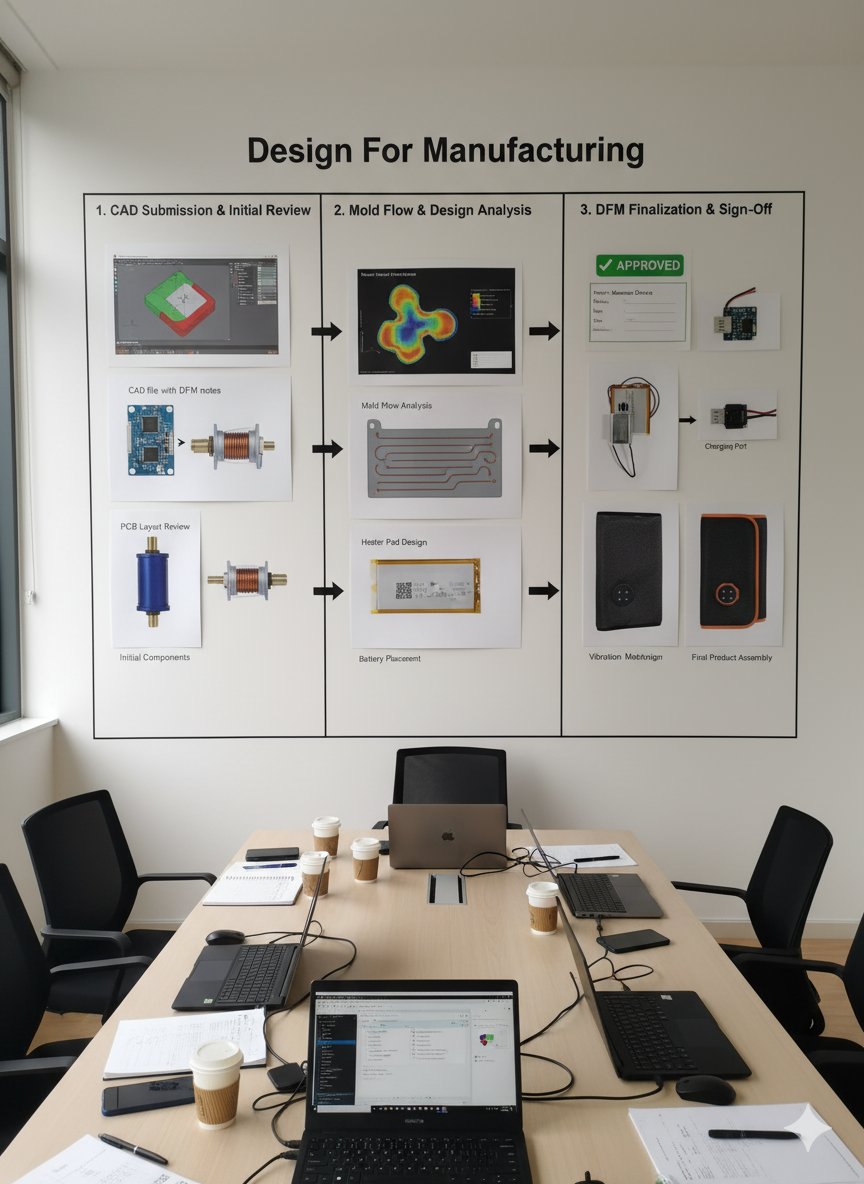

저희의 4단계 DFM 워크플로우:

1. 파일 제출 및 착수: 귀사에서 3D 디자인 파일을 제출하고 금형 구매 주문서(PO)를 발행하면, 전담 프로젝트 엔지니어를 배정합니다.
2. 심층 분석 (영업일 기준 3-5일): 저희 엔지니어링 팀이 금형 유동 해석을 포함한 포괄적인 분석을 수행하고 상세 보고서를 작성합니다.
3. DFM 검토 회의: 귀사의 프로젝트 엔지니어가 화상 회의를 예약하여 보고서를 페이지별로 설명하고, 각 발견 사항을 설명하며 잠재적인 해결책을 논의합니다.
4. 최종 설계 확정 및 승인: 검토를 바탕으로 귀사 팀이 최종 수정을 진행합니다. 최종 DFM 보고서와 업데이트된 디자인 파일에 대한 공식적인 서면 승인이 필요합니다. 이 "설계 확정"은 저희가 금형 강철 가공을 시작할 수 있다는 신호입니다.

이 구조화되고 협력적인 프로세스는 예상치 못한 일이 없도록 보장합니다. 이는 제조의 시작을 위험의 순간에서 공동의 신뢰의 순간으로 변화시킵니다.

포괄적인 제조용이성 설계(DFM) 분석은 선택 사항이 아닙니다. 이는 전체 제품 출시의 위험을 줄이기 위해 할 수 있는 가장 가치 있는 단일 투자입니다. 이는 성공적인 파트너십을 위한 청사진이며, 귀사의 비전이 제시간에 예산 내에서 고품질의 제조 가능한 제품으로 전환되도록 보장합니다. 저희 엔지니어링 팀과 협력하여 투명성, 데이터, 그리고 진정한 협업에 기반한 프로세스를 경험해 보시길 바랍니다.
